基于太赫茲微流控芯片分析儀組成可分為兩部分：（1）微流控芯片生物傳感器，包括樣品的制備、反應、分離和檢測單元，其作用是將生物大分子進行分離和捕捉，再將生化傳感信號增強，用于光信號或電信號探測。（2）微流控芯片生物檢測器，包括太赫茲輻射源和探測器，其作用是檢測生物大分子太赫茲指紋譜，研究其生理功能變化時產生的構型和構象變化，建立數據庫，進而提供數據支撐和理論依據。該診斷分析儀靈敏度高、檢測速度快、便攜、可實現高通量檢測。
微流控芯片生物傳感器

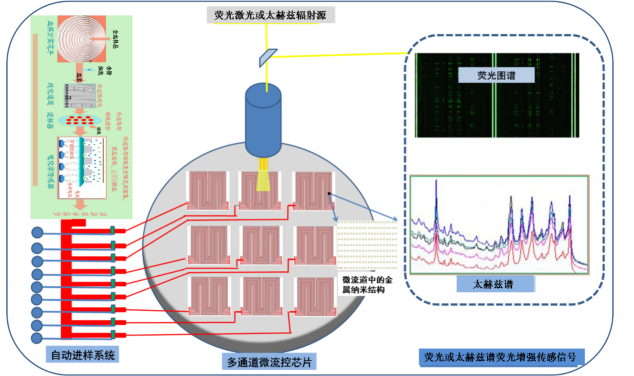

基于太赫茲微流控芯片分析儀結構示意圖
技術參數
| 參數 | 基于太赫茲微流控芯片的分析儀 |
| 頻譜范圍（THz） | 0.1-5 |
| 光譜范圍 | 3.3-167 |
| 動態范圍 | 70 |
| 檢測時間 | ≤120s |
| 工作溫度 | -20 oC~50 oC |
產品優勢：
1、快速、即時
微流控芯片將生物和化學等領域所涉及的樣品制備、化學反應、分離、檢測等基本操作單元進行了高度集成，縮減了檢測時間，提高了檢測效率，同時數據實時共享。
2、數據準確、精度高
微流控芯片生物傳感器部分的樣品制備、反應、分離、檢測等基本操作單元都為密封結構，降低了環境污染，極大的提高了檢測結果的準確性，提高了設備的靈敏度。
3、高通量檢測
基于太赫茲微流控芯片的分析儀可實現20種以上的檢測指標進行連續測試。
4、便攜、操作簡單
基于太赫茲分析儀高度集成、輕巧便攜，用戶界面圖形化的操作向導，操作簡單。
